一种用于风力发电机组的风轮叶片层的翼型-兰州理工大学温州泵阀工程研究院

专利号：CN202010704446.8

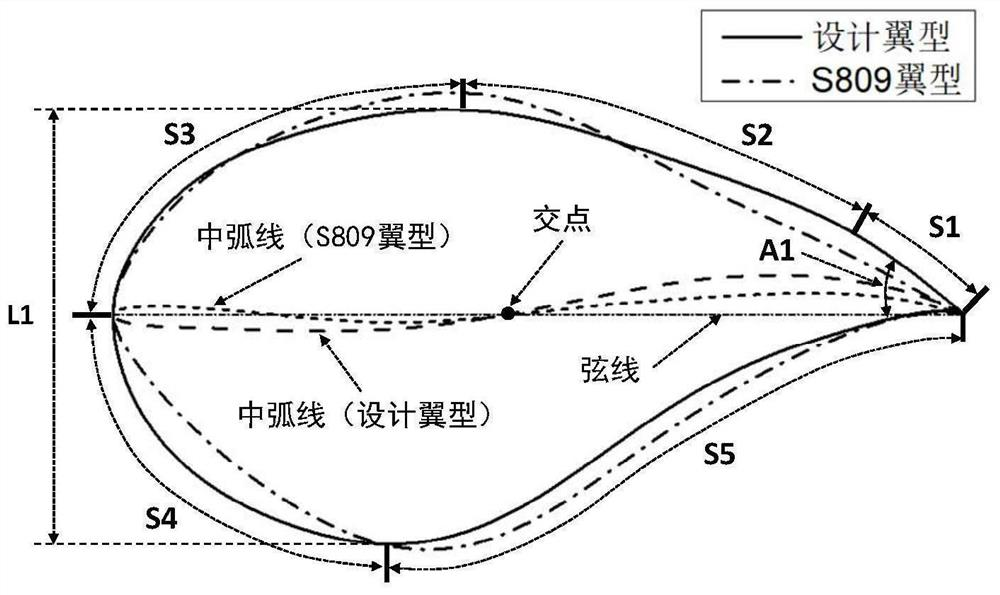

摘要：本发明实施例公开了一种用于风力发电机组的风轮叶片层的翼型，涉及空气动力技术领域，能够提高升力系数，实现更大的失速迎角和更小的阻力，从而提高了风力发电机组风轮的风能吸收效率。本发明包括：S1段和S5段为翼型的后缘收缩段，S1段与S5段在翼型的后缘位置处封闭连接；S2段为翼型的上表面平滑过渡段，分别与S1段和S3段封闭连接，配合下表面的S5段，设计翼型的中弧线弯度更大；S3段的为翼型上表面前缘段，与S2段和S4段连接；S4段与翼型下表面前缘段，与S3段和S5段连接，与S809翼型相比，弯度更大。本发明适用于风力发电机组风轮叶片设计中的高升阻比翼型。
