一种高精度夹紧力测量装置-兰州理工大学温州泵阀工程研究院

专利号：CN202010711962.3

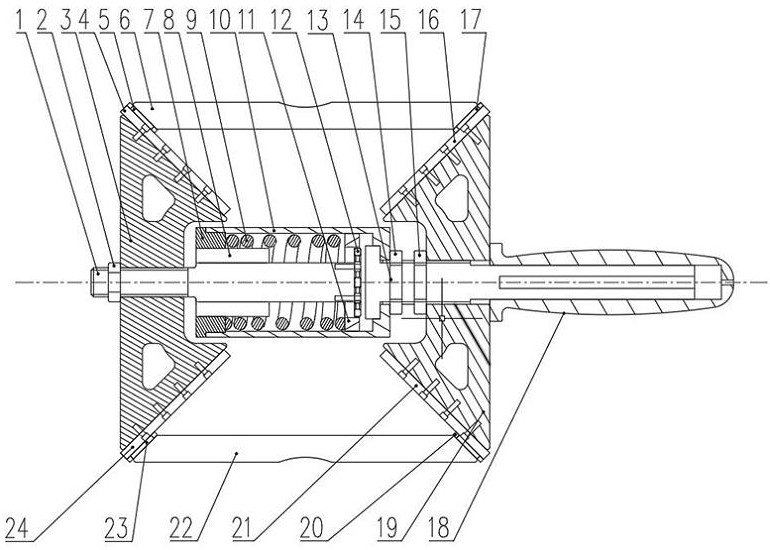

摘要：本申请涉及一种高精度夹紧力测量装置，包括左中心轴（1）和左支座（3），右中心轴（13）和右支座（19），设在左右中心轴之间的基于压力传感器（12）的运动压缩组件，以及跨设在左右支座上的两组测力端，左右支座在同侧的相对面上均设有呈45°的滑轨（4、16；21、24），测力端为两端设在左右滑轨上并与中心轴平行的受力夹板（6；22），两个受力夹板在同时受到加紧力时能够相向运动。本申请巧妙地使夹紧力稳定、准确施加至传感器上，在整个测力过程中力的方向不会发生改变，测量精度高。并且本申请测力端涉及部件少、结构紧凑，占用空间小相应重量也小，基于此，本申请能够满足在窄缝环境下精确测量夹紧力的实际需求。
