分离式阀口冲蚀可视化测量装置及使用方法-兰州理工大学温州泵阀工程研究院

专利号：CN202011028900.9

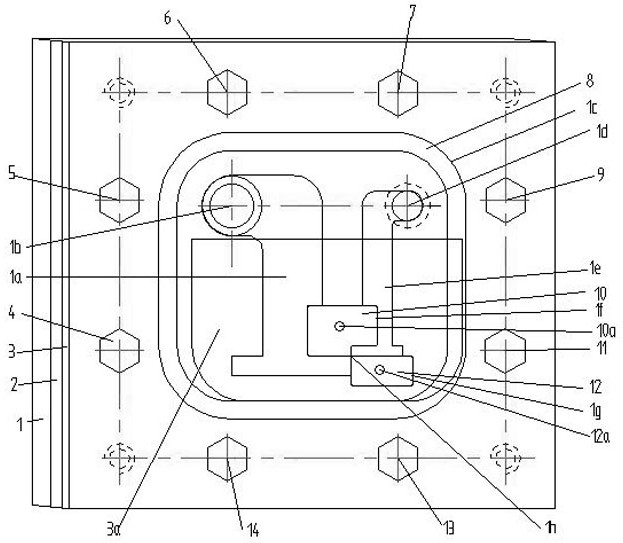

摘要：分离式阀口冲蚀可视化测量装置及使用方法，底板（1）上开设有进油流道（1a）、阀口板座（1f）、阀口座（1g）、回油流道（1e）、密封槽（1c）；阀口板（10）和阀口板（12）分别开设起拆螺钉孔（10a）、起拆螺钉孔（12a）；上盖板（3）上开设可视化窗口（3a）。方法的步骤为：步骤（1）高速摄像机聚焦到阀口；步骤（2）记录冲蚀过程；步骤（3）拆下阀口板（10）和阀口板（12）；步骤（4）运用形貌仪记录工作边形貌，测量圆角直径（Φ）；步骤（5）将阀口板（10）和阀口板（12）装入试验模型；步骤（6）重复上述步骤（3）~（5）N次，N≥3；步骤（7）对比第N次和第N+1次冲蚀形貌的变化，N≥1。
