一种测量气液固多相流混输泵的气液固多相流测试系统-兰州理工大学温州泵阀工程研究院

专利号：CN202120040674.X

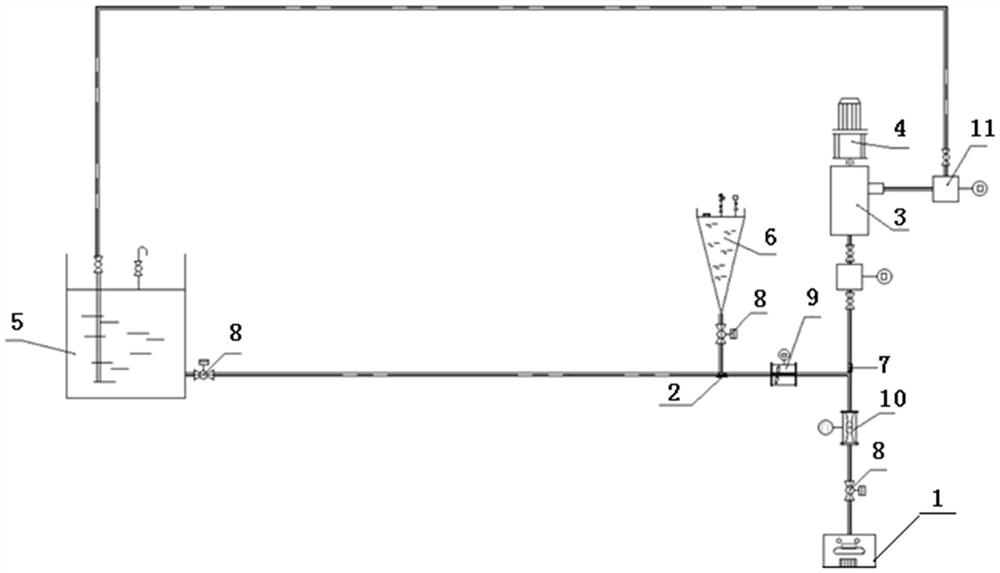

摘要：本实用新型公开一种测量气液固多相流混输泵的气液固多相流测试系统，包括0.2～0.5Mpa空气压缩机、浆桶、水槽以及与气液固混输泵连通的气液混合器；空气压缩机的排气口通过第一管道与气液混合器的进口连通；浆桶通过第二管道与文丘里混合喷嘴的第一输入口连通；水槽的底部通过第三管道与文丘里混合喷嘴的第二输入口连通；文丘里混合喷嘴的输出口通过第四管道与第一管道连通；气液混合器的出口通过第五管道与混输泵的进液口连通，混输泵的出液口通过第六管道与水槽连通；混输泵的泵轴上连接有电机；第一管道、第二管道、第三管道上均安装有调节阀；第四管道上安装有涡轮流量计；第五管道和第六管道上均安装有压力表；第一管道上还安装有浮子流量计。
