一种双轴双向传动的螺旋轴流式油气混输泵-兰州理工大学温州泵阀工程研究院

专利号：CN202110028526.0

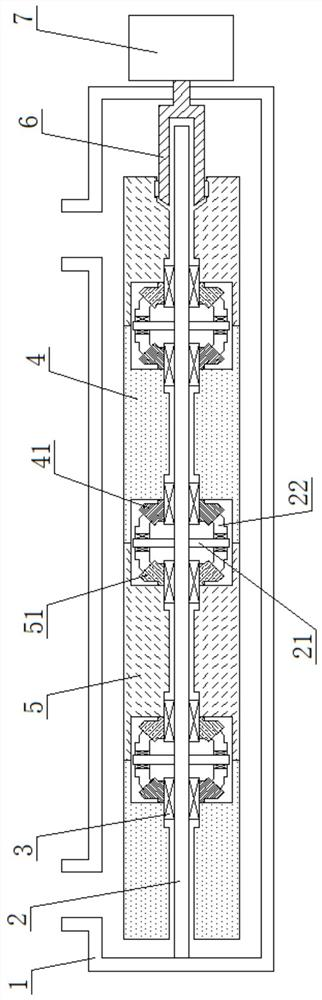

摘要：本发明公开了一种双轴双向传动的螺旋轴流式油气混输泵，包括泵体、叶轮、连接轴，连接轴的前端与泵体固定连接，连接轴的末端套设有转轴，转轴的末端连接有电机，转轴的前端与叶轮连接，叶轮包括正向叶轮和反向叶轮交替设置，在正向叶轮的两端设有正向锥齿轮，在反向叶轮的两端设有反向锥齿轮，相邻的正向锥齿轮与反向锥齿轮之间设有传动锥齿轮，传动锥齿轮通过支撑杆与连接轴连接，将原有的导叶替换成反向叶轮，原有的叶轮为正向叶轮，然后通过锥形齿轮的传动后，使得正向叶轮与反向叶轮的转动方向相反，这样混输泵在工作时，就是正、反两个方向的叶轮同时做功，同样机组轴向长度的混输泵的功率却是原来的两倍。
