一体式双向传动的油气混输泵-兰州理工大学温州泵阀工程研究院

专利号：CN202110028349.6

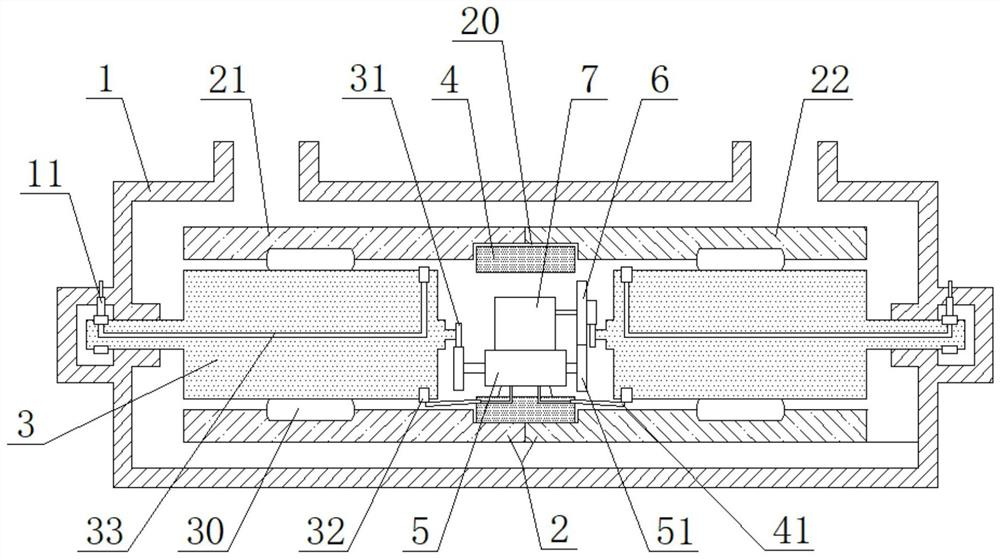

摘要：本发明公开了一体式双向传动的油气混输泵，包括涡壳和叶轮，在叶轮内设有转轴，在转轴内侧设有从动齿轮，在叶轮连接处的内壁上设有凹槽，在凹槽内设有套筒，在套筒内设有双头电机，在双头电机的两端均设有主动齿轮，其中一个主动齿轮直接与其中一个从动齿轮啮合，另一个主动齿轮通过传动齿轮与另一个从动齿轮啮合；首先可以通过导电触头、导电环和导电弹片为双头电机提供电源，工作时，由于两个叶轮的转动方向相反，构成对旋式叶轮组，这样混输泵在工作时，就是正、反两个方向的叶轮同时做功，因此现在的一个增压单元的功率相当于传统的两个增压单元的功率，在同样的机组轴向长度下，混输泵的功率是原来的两倍，使得油气混输泵效率得到提高。
