一种用于铝镁合金加工的夹具-兰州理工大学温州泵阀工程研究院

专利号：

CN202120201005.6

摘要：

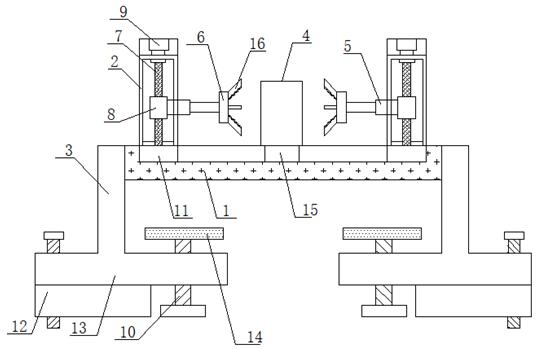

本实用新型属于铝镁合金加工技术领域，尤其为一种用于铝镁合金加工的夹具，包括加工台、机架、固定支架、夹持板、气缸、丝杆、丝杆电机和夹板；加工台两端固定安装有固定支架，在固定支架底端一体成型设置有安装座，安装座上通过螺纹孔螺纹连接有安装螺钉；加工台两端上安装有机架，机架内底部和内顶部通过丝杆座安装有丝杆，机架的顶部安装有与丝杆驱动连接的丝杆电机，丝杆上安装有丝杆滑块，丝杆滑块的内侧面上固定安装有气缸。本实用新型丝杆电机驱动丝杆带动丝杆滑块对气缸高度调整，夹具对需要加工的铝镁合金进行夹住，夹持板通过滑座在滑台上滑动直至对加工的铝镁合金进行夹住；实现了对铝镁合金四个方向进行固定夹持，保证加工时稳定。
