一种反向随动式流量控制阀-兰州理工大学温州泵阀工程研究院

专利号：

CN202120429011.7

摘要：

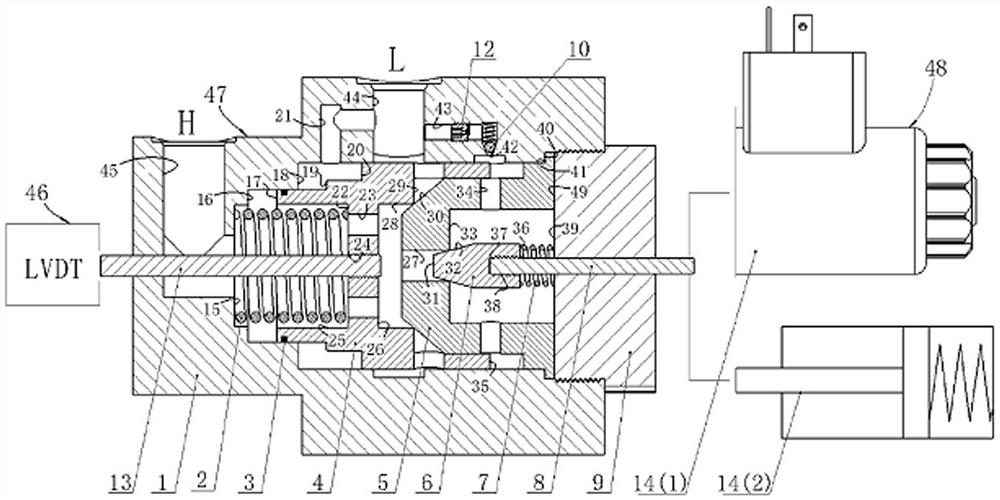

一种反向随动式流量控制阀，控制机构（48）与主体部分（47）通过导阀连接杆（8）与导阀芯（6）螺纹连接，阀套位移反馈机构（46）与主体部分（47）通过阀套位移反馈杆（13）与阀套（4）螺纹连接，阀套（4）安装在阀体（1）的第二台阶面（16）内，并通过大弹簧（2）与阀体（1）连接，主阀芯（5）的密封面（30）与阀套（4）的右凸肩面（28）形成主阀口，导阀芯（6）的圆锥面（32）与主阀芯（5）的中心孔（27）形成导阀口，导阀芯（6）的右端面（36）和后端盖（9）的压紧面（39）之间为小弹簧（7），单向阀（10）在阀体（1）的单向阀孔（42）内，固定阻尼（12）螺纹连接在阀体（1）的流道（43）内，并与导阀口形成C型液压半桥。
