一种实时测量焊接熔池液态金属表面张力的方法和系统-兰州理工大学温州泵阀工程研究院

专利号：

CN202110318290.4

摘要：

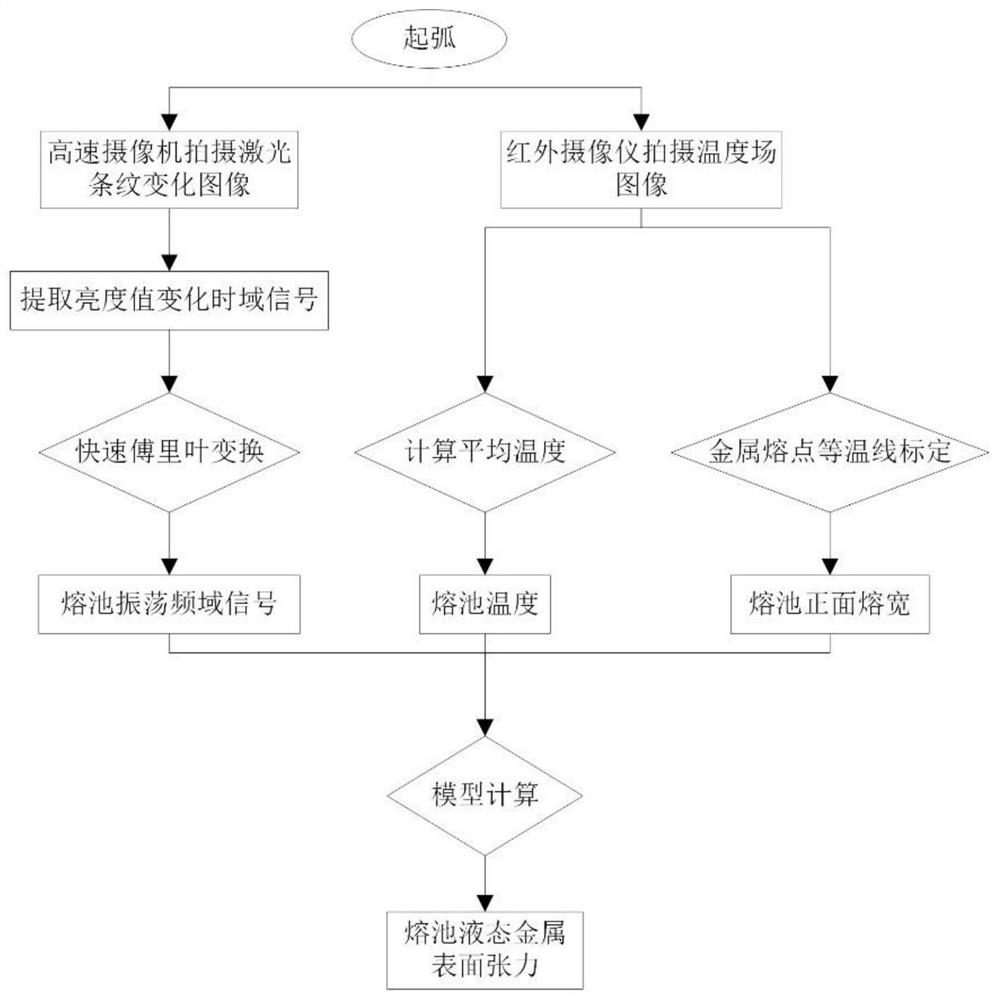

本发明公开了一种实时测量焊接熔池液态金属表面张力的方法及系统。本发明通过实时投影出激光器发射光束照射在产生熔池振荡现象的熔池表面后反射出的激光条纹，获取激光条纹变化情况；测量熄弧瞬间熔池温度场图像；将激光条纹变化情况转化为熔池振荡时域信号，对该时域信号进行快速傅里叶变换提取出熔池振荡频率；根据图像中熔池温度场获得该温度场下熔池表面的平均温度，以及对图像中金属熔点等温线的宽度进行标定和测量以提取出熔池正面宽度；将熔池振荡频率、熔池表面的平均温度以及熔池正面宽度代入模型，获得当前时刻的焊接熔池液态金属的表面张力。本发明可针对不同的焊接条件得到更加贴合实际的表面张力值，采样率高、信噪比高、设备简单。
