一种制备高强韧镁合金的差热成形方法-兰州理工大学温州泵阀工程研究院

专利号：

CN202110386365.2

摘要：

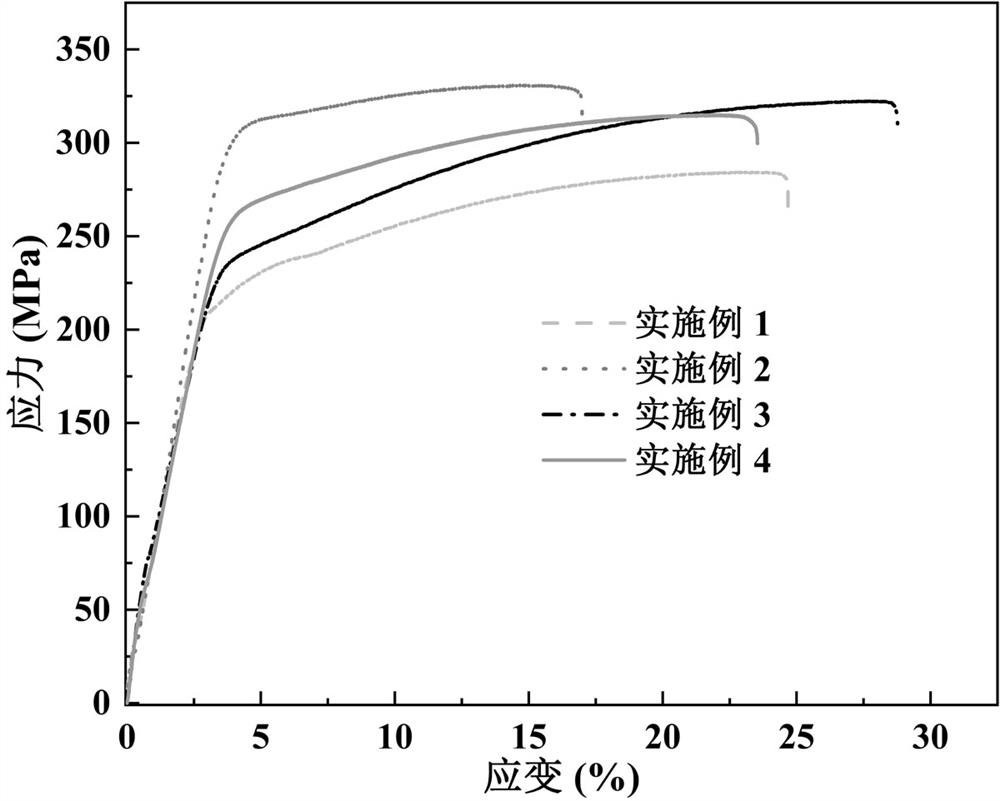

一种制备高强韧镁合金的差热成形方法，目的是在变形温度下，只加热成形模具，不加热合金试样。保温确定的时间后，将室温下的合金坯料放入加热的成形模具中，实现稳定变形。其步骤为：步骤（1）配料；步骤（2）预热：将干燥的镁锭、锡颗粒、锌块以及MgZr中间合金在200~250℃预热30~35 min；步骤（3）熔炼和浇铸，得到铸态合金；步骤（4）热处理，包括固溶处理和时效处理；步骤（5）、（6）挤压成形；步骤（7）、（8）差热等通道转角挤压成形。以本成形方法为核心，成功实现了差热等通道转角挤压稳定成形。合金抗拉强度超过300 MPa，延伸率接近30%，得到了优异的综合力学性能，实现了良好的强塑性匹配。

网站首页

关于我们

研发平台

科技服务

科技成果

人才引育

党建专题
