一种用于建筑设计的便携式绘图板架-兰州理工大学温州泵阀工程研究院

专利号：

CN202120786430.6

摘要：

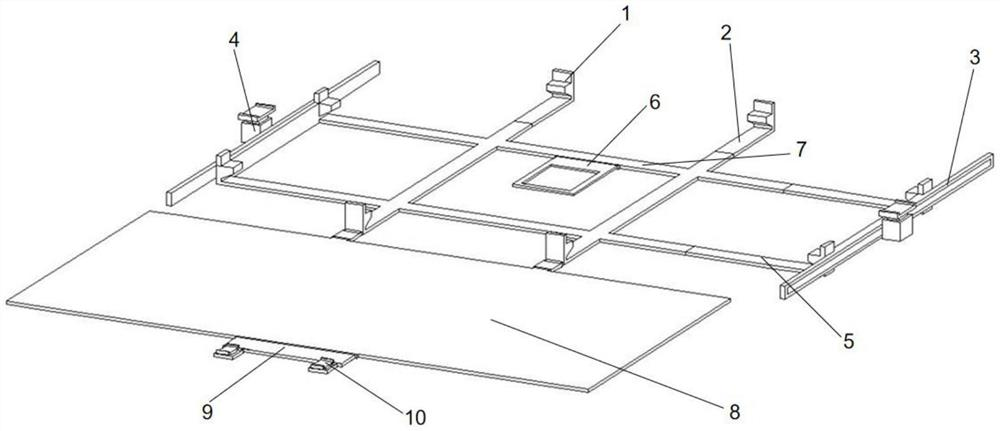

本实用新型公开了一种用于建筑设计的便携式绘图板架，包括固定支座，第一伸缩滑轨，支座导轨，滑车，第二伸缩滑轨，支撑，底架，底板，转动板和U型卡座，本实用新型，通过第一伸缩滑轨、第二伸缩轨和固定支座配合锁定普通绘图板，将丁字尺与卡座嵌合锁定，压下卡座使丁字尺紧贴现有图纸上的水平线条后将图纸固定，松开卡座使丁字尺弹起，滑动到目标位置并压下即可利用丁字尺绘制水平线，也可在对应位置放下三角尺并与丁字尺贴合，即可利用三角尺绘制竖直线，通过在底架上设置支撑，利用底板表面凹槽可将底板绕铰链逆转后使绘图架支起，也可利用底架上转动板和U型卡座，绕铰链顺转将卡座与底架嵌合，将板架整合成箱，方便手提携带。
