一种用于机械设计制造的产品自动化用打磨装置-兰州理工大学温州泵阀工程研究院

专利号：

CN202122498342.9

摘要：

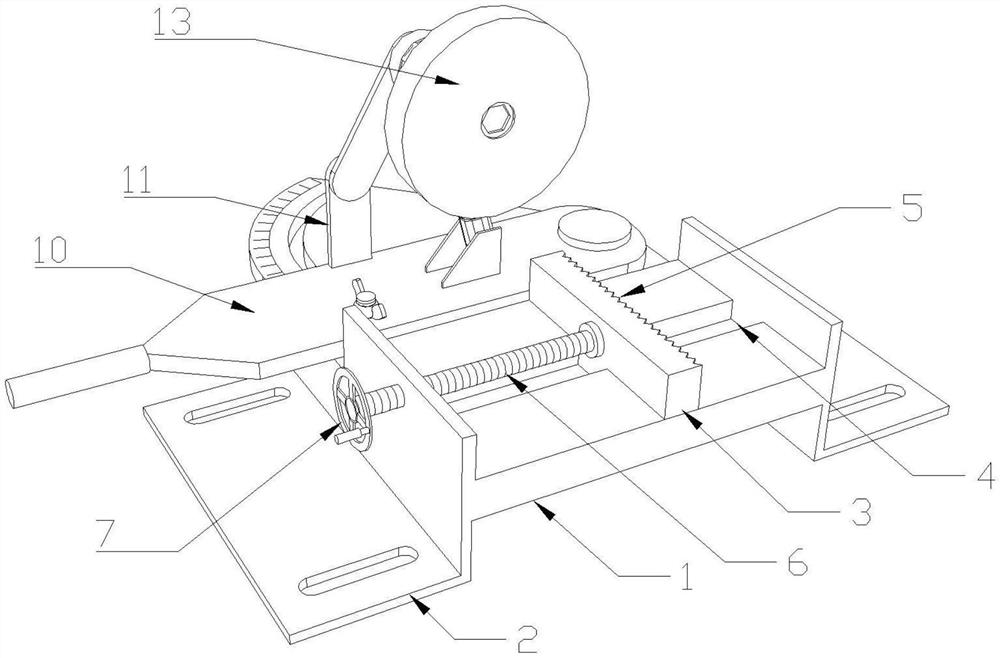

本实用新型公开了一种用于机械设计制造的产品自动化用打磨装置，包括固定座、固定板、卡板、限位槽、卡齿、螺杆、轮盘、调节盘、调节槽、连接座、对接板、转动电机、打磨盘、电动液压推杆、调节螺丝。本实用新型的有益效果是：卡板的一侧侧壁上设置有卡齿，另一侧中心处转动连接有螺杆，螺杆与固定座呈螺纹转动连接，并在螺杆的一端固定有轮盘，轮盘上设置有转把，通过轮盘带动螺杆转动，进而带动卡板前后滑移，使工作人员能够将需要打磨的工件快速夹持在该打磨机构上，打磨盘的中心处贯穿设置有通孔，并在转动电机上的转杆上设置有螺孔，通孔内设置有锁定螺丝，且锁定螺丝与螺孔旋拧锁定，使工作人员能够根据需要更换不同型号的打磨盘进行打磨。
