一种带有双螺旋的新型平衡鼓-兰州理工大学温州泵阀工程研究院

专利号：

CN202122674315.2

摘要：

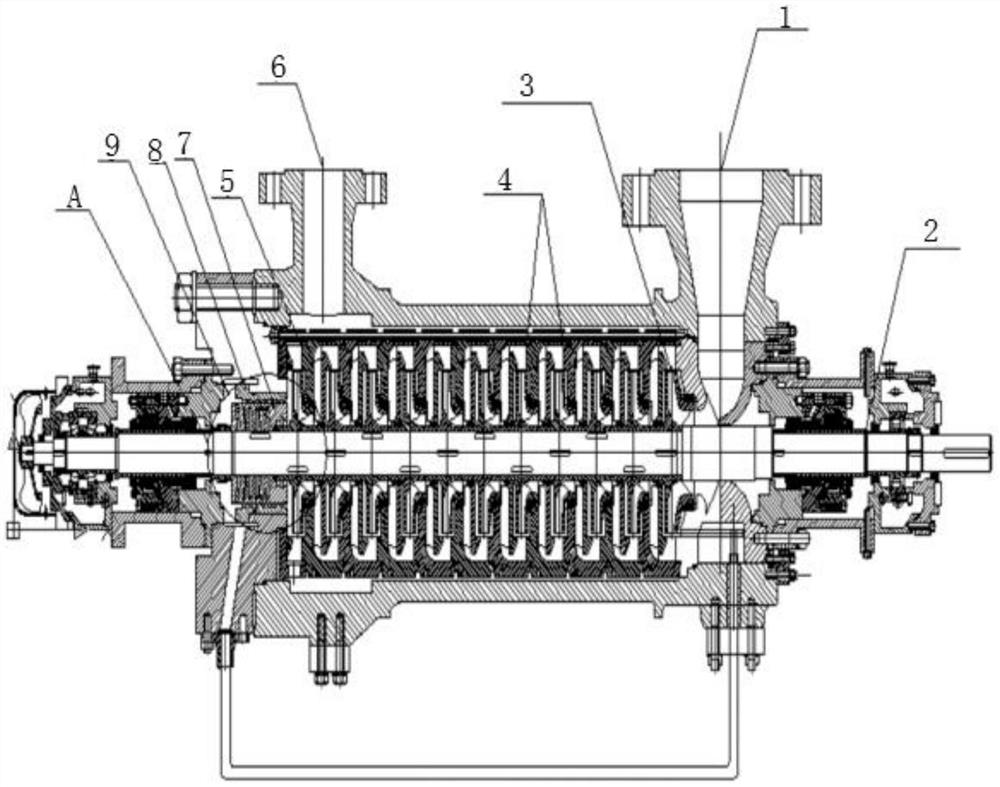

本实用新型提供一种带有双螺旋的新型平衡鼓，包括泵体、泵轴、叶轮、平衡鼓、平衡套、平衡腔,泵体一侧为吸入口，另一侧为出口，泵轴安装在泵体内，首级叶轮、次级叶轮、末级叶轮依次安装在泵轴上，平衡鼓设置于末级叶轮与泵体之间，平衡鼓固定套在泵轴上，所述平衡鼓呈圆柱体，平衡鼓和泵体之间留有间隙，平衡鼓后侧的泵体内设置有平衡腔，平衡鼓外圆侧的泵体内壁上设置有一个平衡套，平衡套与泵体内壁固定连接，平衡套呈圆柱管状，平衡套与平衡鼓之间留有间隙，在平衡鼓与平衡套外圆周表面加工有双头反向螺旋槽，在平衡套与平衡鼓端面加工有消旋槽。本实用新型通过增设消旋槽进一步降低了间隙流体的流速，增高了压降。
