一种自循环射流抗空化结构及具有抗空化结构的离心泵-兰州理工大学温州泵阀工程研究院

专利号：

CN202111608524.5

摘要：

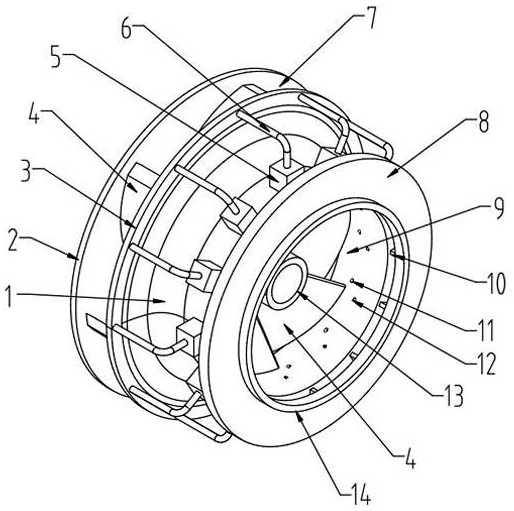

本发明提供了一种自循环射流抗空化结构及具有抗空化结构的离心泵，属于离心泵技术领域，用于解决现有离心泵抗空化性能较差的问题。在叶轮轮缘外侧设置由储液箱和通流管组成的自循环腔体结构，通流管、储液箱和射流孔使叶轮轮缘外侧形成连通的高压回路系统，通过控制第一射流孔和第二射流孔的开通和闭合，实现不同工况条件下的连通，叶轮出口流道的流量通过连通管流入储液箱中，再通过不同位置的射流孔射入叶轮进口流道，从而产生向流场施加射流的作用，能够实现不同工况条件下对叶片前缘流动分离区域进行补偿，实现自调节，从而有效解决离心泵由于偏工况运行造成的空化问题，提高离心泵运行稳定性；不需要外加射流结构，结构简单，易于实现。
