一种仿十字型槽的干气密封结构-兰州理工大学温州泵阀工程研究院

专利号:

CN202220088016.2

摘要:

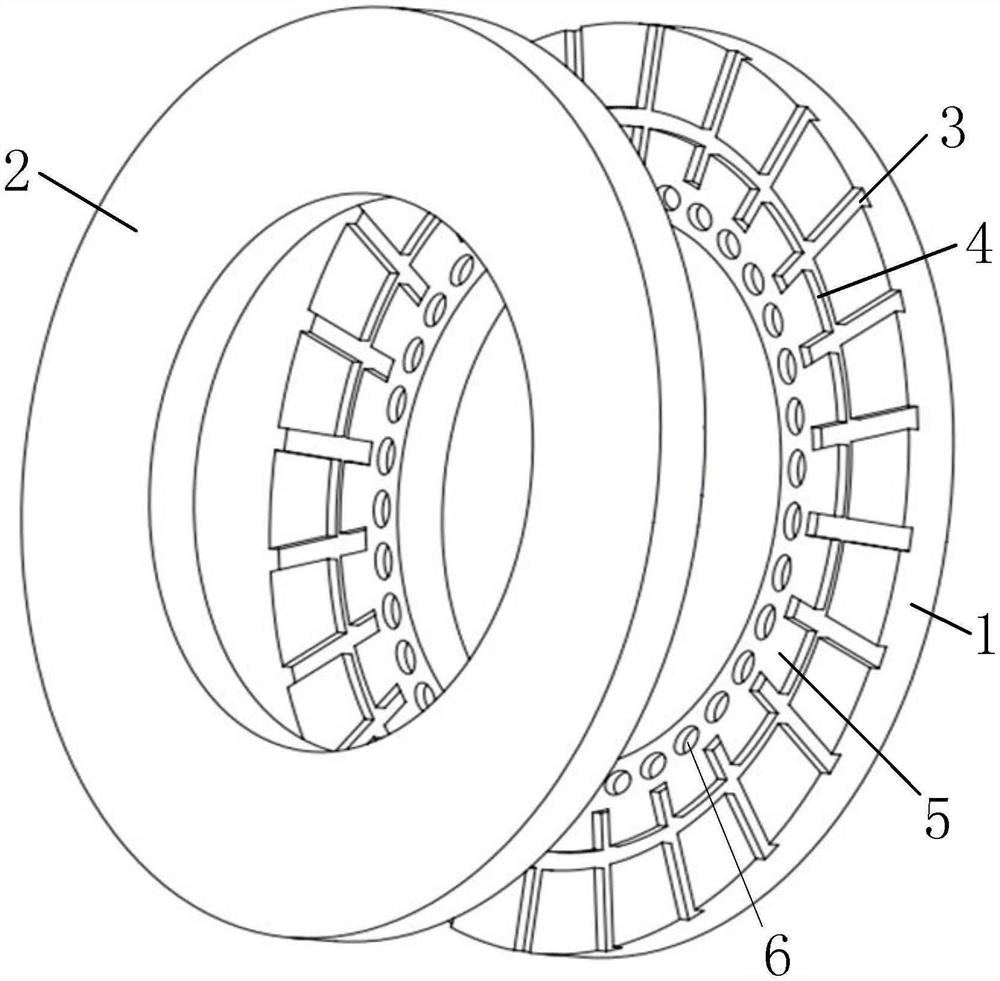

本实用新型公开了一种仿十字型槽的干气密封结构，包括动环、静环，在动环密封端面上沿周向均匀分布若干动压槽，所述动压槽包括相互交叉且连通的直线槽、弧形槽，所述直线槽在动环密封端面的高压侧开口；在动环密封端面上，所述直线槽的轴线过动环密封端面的圆心，所述弧形槽沿直线槽的轴线呈轴对称状。本实用新型提供一种仿十字型槽的干气密封结构，以解决现有技术中干气密封结构的开启力不足，气动性能有待提高等问题，实现提高干气密封的气动性能、提升开启能力且便于加工等目的。
