一种新型H型翅片椭圆管生物质能源系统换热器-兰州理工大学温州泵阀工程研究院

专利号：

CN202320709477.1

摘要：

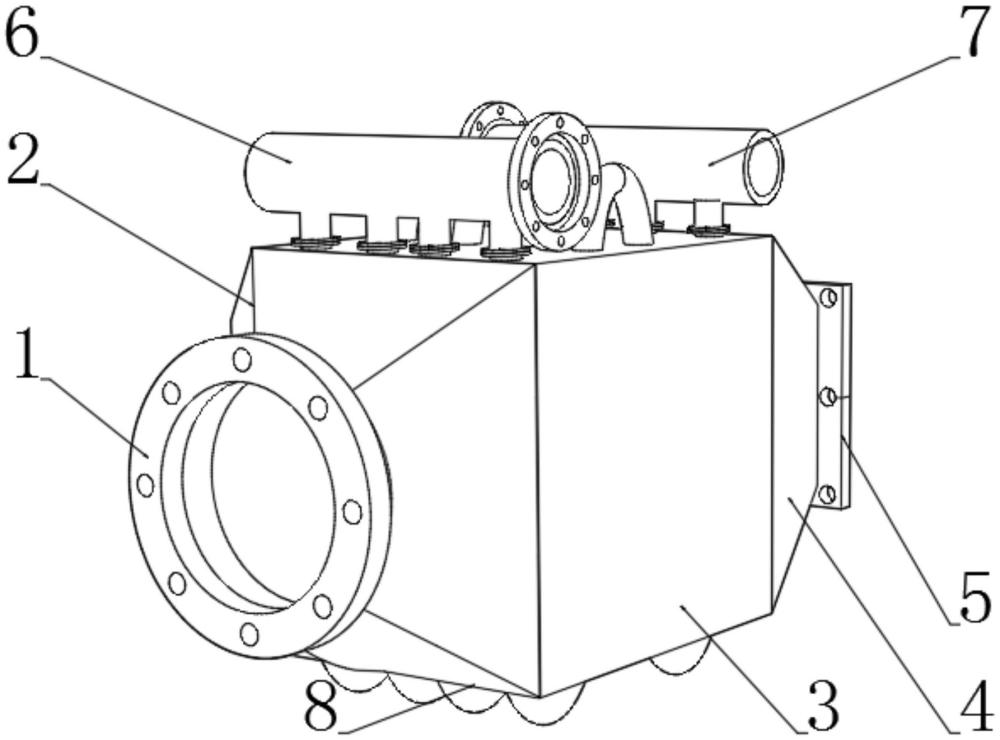

本实用新型提供一种新型H型翅片椭圆管生物质能源系统换热器，涉及翅片管换热器技术领域，包括烟气进口连接端，通过H型翅片椭圆管的作用下，使得椭圆形截面的换热管增大了换热管的表面积，加强了热传递的效率，同时，与圆管相比，由于椭圆管束具有更小的低速回流区域，更小的管壁低速区域，更优化的流场分布等优点，椭圆管束具有更好的抗积灰特性，椭圆管束不具有更好的综合换热性能，还具有更优的防磨性能及抗积灰性能，之后同时通过非等厚翅片的设计会加速气体在翅片间的流动，减少流动死区、加强气体对翅片上下表面的冲刷，在双数列椭圆管下方布置的翅片比单数列椭圆管上少1到2组，减小气体对换热器壳体下表面的冲击。
